礦泉水瓶是如何生產(chǎn)出來(lái)的？

礦泉水吹瓶機工藝流程介紹：

一、預熱

　　瓶胚經(jīng)過(guò)紅外線(xiàn)高溫燈管照耀，將瓶坯的胚體加熱軟化，為了堅持瓶口形狀，瓶胚口是不需要加熱的，因而需要一定的冷卻裝置對其進(jìn)行冷卻操作。

二、礦泉水瓶吹瓶機吹瓶成型

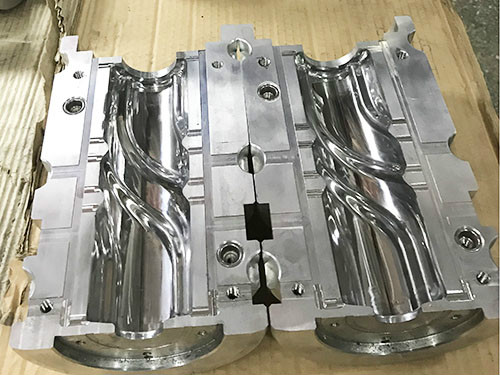

　　該期間是將已預熱好的瓶胚放置到現已做好的吹瓶模具中，對其內進(jìn)行高壓充氣。把瓶胚吹拉成所需的瓶子。礦泉水瓶全自動(dòng)吹瓶機經(jīng)過(guò)機械手的操作將吹瓶的兩個(gè)操作合在一起完結，免去了中心人工將預熱好的瓶坯放入吹模的過(guò)程。大大加快了生產(chǎn)的速率。

　　吹瓶機吹塑過(guò)程是一個(gè)雙向拉伸的過(guò)程，在此過(guò)程中，PET鏈呈雙向延伸、取向和擺放，從而增加了瓶壁的機械性能，進(jìn)步了拉伸、抗張、抗沖強度，并有極好的氣密性。盡管拉伸有助于進(jìn)步強度，但也不能過(guò)分拉伸，要操控好拉伸吹脹比：徑向不要超越3.5～4.2，軸向不要超越2.8～3.1。瓶坯的壁厚不要超越4.5mm。吹瓶是在玻璃化溫度和結晶溫度之間進(jìn)行的，通常操控在90～120度之間。在此區間PET表現為高彈態(tài)，快速吹塑、冷卻定形后變成通明的瓶子。

　　吹塑過(guò)程中有：拉伸—一次吹—二次吹，三個(gè)動(dòng)作的時(shí)刻很短，但一定要配合好，特別是前兩步?jīng)Q定了瓶料的整體散布，產(chǎn)品質(zhì)量的好壞。因而要調理好：拉伸開(kāi)始機遇、拉伸速度、預吹開(kāi)始和結束機遇，預吹氣壓力，預吹氣流量等，最好能操控瓶坯整體的溫度散布，瓶坯內外壁的溫度梯度。

　　以上就是礦泉水吹瓶機工藝流程介紹

本文出自東莞市旺成模具有限公司，轉載請注明出處！更多旺成吹瓶模具相關(guān)資訊請訪(fǎng)問(wèn)：www.stock-invests.com

24小時(shí)熱線(xiàn)電話(huà)：13500095568
